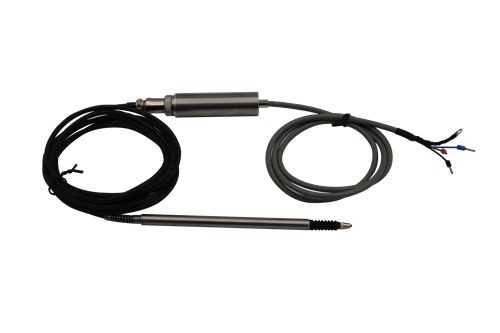

Home / Product / Din Rail Media ConverterLVDT位移傳感器

F系列(筆式)

主要特色:
  1. 無摩擦量測
  2. 無限機械壽命
  3. 無限分辨率
  4. 堅固耐用
  5. 環境適應高
  6. 重複性高

詳細介紹

LVDT(Linear Variable Differential Transformer)是線性可變差動變壓器縮寫,可廣泛應用於航天航空,機械,建築,紡織,鐵路,煤炭,冶金,塑料,化工以及科研院校等國民經濟各行各業,用來測量伸長,振動,物體厚度,膨脹等的高技術產品。

工作原理:

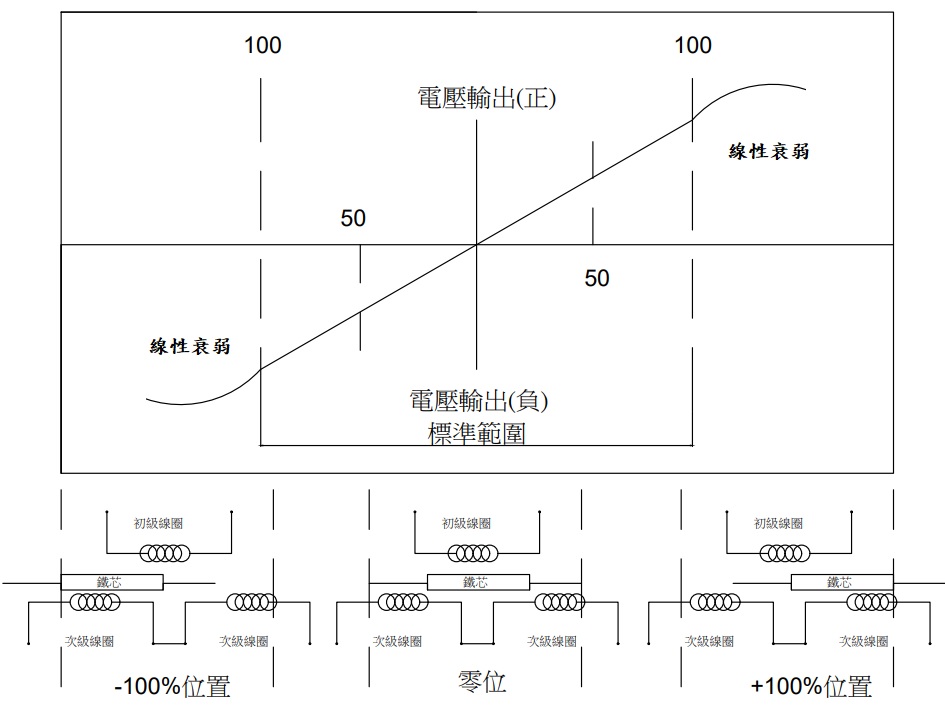

LVDT的結構由鐵心、銜鐵、初級線圈、次級線圈組成,如下圖所示,初級線圈、次級線圈分布線上圈骨架上,線圈內部有一個可自由移動的桿狀銜鐵。當銜鐵處於中間位置時,兩個次級線圈產生的感應電動勢相等,這樣輸出電壓為0;當銜鐵線上圈內部移動並偏離中心位置時,兩個線圈產生的感應電動勢不等,有電壓輸出,其電壓大小取決於位移量的大小。



檔案下載

 ▪ LVDT(F系列)
